Электродвигатели серии А4
Высоковольтные трехфазные электродвигатели А4 с короткозамкнутым ротором используются в приводах механизмов с нерегулируемой частотой вращения, таких как насосы, дымососы, вентиляторы и работают от сети переменного тока частотой 50 Гц с напряжением 3 кВ, 6 кВ и 10 кВ.
Климатическое исполнение и категория размещения двигателей А4 напряжением 6000 В и 3000 В – У3, Т3; электродвигателей напряжением 10000 В – У3.
Монтажное исполнение - IM1001 (лапы).
Степень защиты – IP23, клеммной коробки (БАРНО) – IP55.
Основной режим работы: продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).
Класс нагревостойкости изоляции не ниже «В» (температурный индекс 135°С). Изоляция обмотки статора термореактивная.
Эксплуатация
Электродвигатели А4 допускают два пуска подряд из холодного состояния или один пуск из горячего. Интервал между пусками не менее 3 часов. Число пусков не менее 2000 за весь период эксплуатации, но не более 250 пусков в год в период гарантийного срока. Ток статора электродвигателей А4 напряжением 3 кВ в два раза больше, чем у электродвигателей напряжением 6 кВ.
Технические характеристики двигателей А4
|
Мощность, кВт
|
1500 об/мин
|
1000 об/мин
|
500 об/мин
|
|
тип
|
масса, кг
|
тип
|
масса, кг
|
тип
|
масса, кг
|
|
250
|
|
|
А4-400XK-6М T3
|
1960
|
А4-450X-12М У3
|
2570
|
|
315
|
А4-400XK-4М T3
|
1930
|
А4-400XK-6М У3
|
1960
|
А4-450Y-12М У3
|
2790
|
|
|
|
А4-400X-6М T3
|
2110
|
|
|
|
400
|
А4-400XK-4М У3
|
1930
|
А4-400X-6М У3
|
2110
|
|
|
|
А4-400X-4М T3
|
2070
|
А4-400Y-6М T3
|
2320
|
|
|
|
500
|
А4-400X-4М У3
|
2070
|
А4-400Y-6М У3
|
2320
|
|
|
|
А4-400Y-4М T3
|
2290
|
А4-450X-6М T3
|
2620
|
|
|
|
630
|
А4-400Y-4М У3
|
2290
|
А4-450X-6М У3
|
2620
|
|
|
|
А4-450X-4М T3
|
2580
|
А4-450Y-6М T3
|
2940
|
|
|
|
800
|
А4-450X-4М У3
|
2580
|
А4-450Y-6М У3
|
2940
|
|
|
|
А4-450Y-4М T3
|
2890
|
|
|
|
|
|
1000
|
А4-450Y-4М У3
|
2890
|
|
|
|
|
|
Мощность, кВт
|
750 об/мин
|
600 об/мин
|
|
тип
|
масса, кг
|
тип
|
масса, кг
|
|
200
|
А4-400X-8М T3
|
2080
|
А4-400X-10М У3
|
2050
|
|
250
|
А4-400X-8М У3
|
2080
|
А4-400Y-10М У3
|
2250
|
|
А4-400Y-8М T3
|
2280
|
А4-450X-10М T3
|
2450
|
|
315
|
А4-400Y-8М У3
|
2280
|
А4-450X-10М У3
|
2450
|
|
А4-450X-8М T3
|
2540
|
А4-450Y-10М T3
|
2690
|
|
400
|
А4-450X-8М У3
|
2540
|
А4-450Y-10М У3
|
2690
|
|
А4-450YK-8М T3
|
2790
|
|
|
|
500
|
А4-450YK-8М У3
|
2790
|
А4-450YD-10М У3
|
3240
|
|
А4-450Y-8М T3
|
3070
|
|
|
|
630
|
А4-450Y-8М У3
|
3070
|
|
|

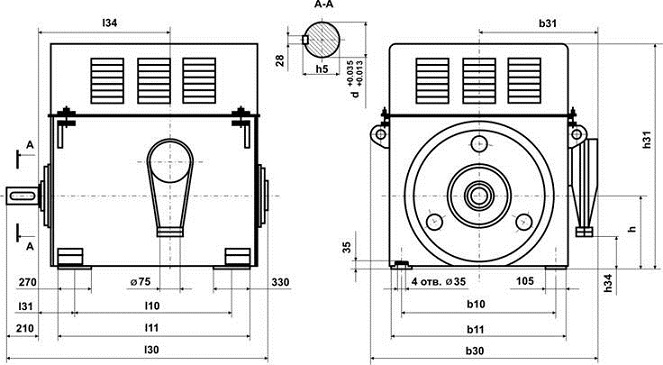

Габаритные и присоединительные размеры
|
|
Число полюсов
|
b10
|
b11
|
b30
|
b31
|
d
|
l10
|
l11
|
l30
|
l31
|
l34
|
h
|
h5
|
h31
|
h34
|
|
А4-400XK
|
4, 6
|
800
|
940
|
1320
|
720
|
100
|
900
|
1140
|
1550
|
200
|
740
|
400
|
106
|
1300
|
100
|
|
А4-400X
|
4, 6, 8, 10
|
800
|
940
|
1320
|
720
|
100
|
900
|
1140
|
1550
|
200
|
740
|
400
|
106
|
1300
|
100
|
|
А4-400Y
|
4, 6, 8, 10
|
800
|
940
|
1320
|
720
|
100
|
1000
|
1240
|
1650
|
200
|
840
|
400
|
106
|
1300
|
100
|
|
А4-450X
|
4, 6, 8, 10, 12
|
900
|
1040
|
1420
|
760
|
110
|
900
|
1190
|
1600
|
224
|
790
|
450
|
116
|
1410
|
205
|
|
А4-450Y
|
4, 6, 8, 10, 12
|
900
|
1040
|
1420
|
760
|
110
|
1000
|
1290
|
1700
|
224
|
890
|
450
|
116
|
1410
|
205
|
|
А4-450YK
|
8
|
900
|
1040
|
1420
|
760
|
110
|
1000
|
1290
|
1700
|
224
|
890
|
450
|
116
|
1410
|
205
|
|
А4-450YD
|
10
|
900
|
1040
|
1420
|
760
|
110
|
1000
|
1290
|
1700
|
224
|
890
|
450
|
116
|
1410
|
205
|
