Электродвигатели серии ДАЗО4
Высоковольтные трехфазные электродвигатели ДАЗО4 с короткозамкнутым ротором применяются в приводах механизмов имеющих тяжелые условия пуска как, например, мощные дымоудаляющие и вентиляционные системы горнодобывающей промышленности.
В двигателях применён короткозамкнутый ротор типа «беличья клетка» имеющий усиленную конструкцию. Выводы обмотки статора крепятся на четырёх изоляторах в выводной коробке. Тип соединения обмоток – звезда. Двигатели допускают как прямое, так и обратное вращения, но изменение направлений вращения осуществляется только в состоянии покоя. Для контроля температуры сердечника, обмоток статора и подшипников используется термопреобразующие элементы на основе терморезисторов, расположенные в пазах статора. Охлаждение в двигателях этого типа разделяется на внешнюю систему обдува и внутреннюю систему вентиляции за счёт крыльчатки установленной на оси ротора.
Климатическое исполнение и категория размещения двигателей ДАЗО напряжением 6 кВ и 3 кВ – У1, Т2; с напряжением 10 кВ – У1.
Монтажное исполнение - IM1001 (лапы).
Степень защиты – IP54, коробки выводов БАРНО – IP55, наружного вентилятора – IP21.
Основной режим работы электродвигателей ДАЗО 4: продолжительный S1 по ГОСТ 183-74 .
Класс нагревостойкости изоляции не ниже «В» (температурный индекс 135°С). Изоляция обмотки статора термореактивная.
Масса электродвигателей ДАЗО4
|
Мощность, кВт
|
1500 об/мин
|
1000 об/мин
|
750 об/мин
|
|
тип
|
масса кг
|
тип
|
масса кг
|
тип
|
масса кг
|
|
160
|
|
|
|
|
ДАЗО4-400X-8М T2
|
2340
|
|
200
|
|
|
ДАЗО4-400XK-6М T2
|
2220
|
ДАЗО4-400X-8М У1
|
2340
|
|
|
|
|
|
ДАЗО4-400Y-8М T2
|
2610
|
|
250
|
ДАЗО4-400XK-4М T2
|
2190
|
ДАЗО4-400XK-6М У1
|
2220
|
ДАЗО4-400Y-8М У1
|
2610
|
|
|
|
ДАЗО4-400X-6М T2
|
2380
|
ДАЗО4-450X-8М T2
|
2870
|
|
315
|
ДАЗО4-400XK-4М У1
|
2190
|
ДАЗО4-400X-6М У1
|
2380
|
ДАЗО4-450X-8М У1
|
2870
|
|
ДАЗО4-400X-4М T2
|
2330
|
ДАЗО4-400Y-6М T2
|
2650
|
ДАЗО4-450YK-8М T2
|
3200
|
|
400
|
ДАЗО4-400X-4М У1
|
2330
|
ДАЗО4-400Y-6М У1
|
2650
|
ДАЗО4-450YK-8М У1
|
3200
|
|
ДАЗО4-400Y-4М T2
|
2630
|
ДАЗО4-450X-6М T2
|
2950
|
ДАЗО4-450Y-8М T2
|
3470
|
|
500
|
ДАЗО4-400Y-4М У1
|
2630
|
ДАЗО4-450X-6М У1
|
2950
|
ДАЗО4-450Y-8М У1
|
3470
|
|
ДАЗО4-450X-4М T2
|
2900
|
ДАЗО4-450Y-6М T2
|
3350
|
|
|
|
630
|
ДАЗО4-450X-4М У1
|
2900
|
ДАЗО4-450Y-6М У1
|
3350
|
|
|
|
ДАЗО4-450Y-4М T2
|
3300
|
|
|
|
|
|
800
|
ДАЗО4-450Y-4М У1
|
3300
|
|
|
|
|
|
Мощность, кВт
|
600 об/мин
|
500 об/мин
|
|
тип
|
масса кг
|
тип
|
масса кг
|
|
200
|
ДАЗО4-400Y-10М У1
|
2590
|
ДАЗО4-450X-12М У1
|
2860
|
|
ДАЗО4-450X-10М T2
|
2770
|
|
|
|
250
|
ДАЗО4-450X-10М У1
|
2770
|
ДАЗО4-450Y-12М У1
|
3120
|
|
ДАЗО4-450Y-10М T2
|
3100
|
|
|
|
315
|
ДАЗО4-450Y-10М У1
|
3100
|
|
|

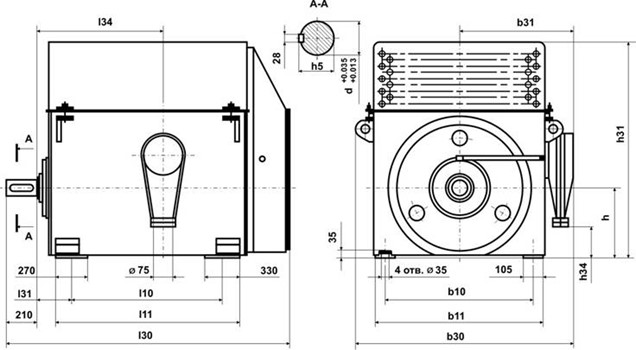

Габаритные и присоединительные размеры
| |
Число полюсов
|
b10
|
b11
|
b30
|
b31
|
d
|
l10
|
l11
|
l30
|
l31
|
l34
|
h
|
h5
|
h31
|
h34
|
|
ДАЗО4-400XK
|
4, 6
|
800
|
940
|
1320
|
710
|
100
|
900
|
1140
|
1775
|
200
|
740
|
400
|
106
|
1270
|
100
|
|
ДАЗО4-400X
|
4, 6, 8
|
800
|
940
|
1320
|
710
|
100
|
900
|
1140
|
1775
|
200
|
740
|
400
|
106
|
1270
|
100
|
|
ДАЗО4-400Y
|
4, 6, 8, 10
|
800
|
940
|
1320
|
710
|
100
|
1000
|
1240
|
1875
|
200
|
840
|
400
|
106
|
1270
|
100
|
|
ДАЗО4-450X
|
4, 6, 8, 10, 12
|
900
|
1040
|
1420
|
760
|
110
|
900
|
1190
|
1825
|
224
|
790
|
450
|
116
|
1475
|
205
|
|
ДАЗО4-450Y
|
4, 6, 8, 10, 12
|
900
|
1040
|
1420
|
760
|
110
|
1000
|
1290
|
1925
|
224
|
890
|
450
|
116
|
1475
|
205
|
|
ДАЗО4-450YK
|
8
|
900
|
1040
|
1420
|
760
|
110
|
1000
|
1290
|
1925
|
224
|
890
|
450
|
116
|
1475
|
205
|
Технические характеристики
|
Эл. двигатель
|
Частота вращения
об/мин
|
Мощность
кВт
|
|
ДАЗО4-85/54-6 У1
|
1000
|
500
|
|
ДАЗО4-85/59-6 У1
|
1000
|
630
|
|
ДАЗО4-85/51-8 У1
|
750
|
315
|
|
ДАЗО4-85/62-8 У1
|
750
|
400
|
|
ДАЗО4-450Y-4М У1
|
1500
|
800
|
|
ДАЗО4-400ХК-6М У1
|
1000
|
250
|
|
ДАЗО4-400Х-6М У1
|
1000
|
315
|
|
ДАЗО4-400Y-6М У1
|
1000
|
400
|
|
ДАЗО4-450Y-4М Т2
|
1500
|
630
|
|
ДАЗО4-400ХК-6М Т2
|
1000
|
200
|
|
ДАЗО4-400Х-6М Т2
|
1000
|
250
|
|
ДАЗО4-400Y-6М Т2
|
1000
|
315
|
|
ДАЗО4-450Х-6 МТ2
|
1000
|
400
|
|
ДАЗО4-450Х-6М У1
|
1000
|
500
|
|
ДАЗО4-450Y-6М У1
|
1000
|
630
|
|
ДАЗО4-400Х-8М У1
|
750
|
200
|
|
ДАЗО4-400Y-8М У1
|
750
|
250
|
|
ДАЗО4-450Х-8М У1
|
750
|
315
|
|
ДАЗО4-450Х-12М У1
|
500
|
200
|
|
ДАЗО4-450Y-12М У1
|
500
|
250
|
|
ДАЗО4-400ХК-4М Т2
|
1500
|
250
|
|
ДАЗО4-400Х-4 МТ2
|
1500
|
315
|
|
ДАЗО4-400Y-4 МТ2
|
1500
|
400
|
|
ДАЗО4-450Х-4М Т2
|
1500
|
500
|
|
ДАЗО4-450Y-6М Т2
|
1000
|
500
|
|
ДАЗО4-400Х-8М Т2
|
750
|
160
|
|
ДАЗО4-450YK-8М У1
|
750
|
400
|
|
ДАЗО4-450Y-8М У1
|
750
|
500
|
|
ДАЗО4-400Y-10М У1
|
600
|
200
|
|
ДАЗО4-450Х-10М У1
|
600
|
250
|
|
ДАЗО4-450Y-10М У1
|
600
|
315
|
|
ДАЗО4-450Y-10М Т2
|
600
|
250
|
|
ДАЗО4-85/37К-4 У1
|
1500
|
315
|
|
ДАЗО4-85/37-4 У1
|
1500
|
400
|
|
ДАЗО4-85/43-4 У1
|
1500
|
500
|
|
ДАЗО4-85/49-4 У1
|
1500
|
630
|
|
ДАЗО4-85/55-4 У1
|
1500
|
800
|
|
ДАЗО4-85/40-6 У1
|
1000
|
315
|
|
ДАЗО4-85/51-6 У1
|
1000
|
400
|
|
ДАЗО4-400Y-8М Т2
|
750
|
200
|
|
ДАЗО4-450Х-8М Т2
|
750
|
250
|
|
ДАЗО4-450YК-8М Т2
|
750
|
315
|
|
ДАЗО4-450Y-8М Т2
|
750
|
400
|
|
ДАЗО4-400ХК-4М У1
|
1500
|
315
|
|
ДАЗО4-400Х-4М У1
|
1500
|
400
|
|
ДАЗО4-400Y-4М У1
|
1500
|
500
|
