Электродвигатели однофазные АИРЕ, АДМЕ
Однофазные конденсаторные электродвигатели АИРЕ и АДМЕ комплектуются малогабаритным рабочим конденсатором на напряжение 450в и применяются в электроприводах бытового и промышленного назначения, а также – в механизмах не требующих регулировки частоты вращения (деревообрабатывающие станки, насосы, компрессоры и т.д.)
Режим работы S1, питание от сети переменного тока 50 Гц, напряжением 220В, климатическое исполнение и категория размещения У3, степень защиты IP54.
Установочно-присоединительные размеры электродвигателей АИРЕ, АДМЕ полностью идентичны размерам двигателей АИР и АДМ соответствующих габаритов, а вот рабочие характеристики однофазных двигателей по сравнению с трехфазными более слабые: меньший пусковой момент, повышенное скольжение при номинальной нагрузке, меньшая перегрузочная способность, соответственно и меньший КПД.
Типоисполнения по монтажу:
Устройство и принцип работы:

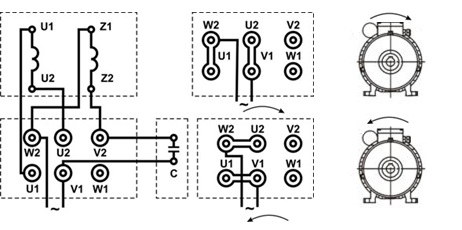

Двигатели АИРЕ, АДМЕ имеют две обмотки - основную, рабочую (U1, U2) и пусковую, фазосдвигающую (Z1, Z2). Рабочая обмотка подключается напрямую к сети напряжением 220в, а пусковая - через рабочий конденсатор, который сдвигает фазу на 90°, что создаёт вращающееся магнитное поле. Поэтому такие двигатели еще могут называть двухфазными или конденсаторными. Пусковая обмотка создает начальный вращающий момент и имеет такую же мощность, как и рабочая. Конденсатор и пусковая обмотка работают постоянно – и в момент пуска двигателя, и во время его работы. Схема соединения фаз обмотки и подключения однофазного двигателя через разъемы клеммной коробки показана на рисунке.
технические характеристики электродвигателей АИРЕ
|
Тип
|
Мощность,
кВт
|
Напряжение,
в.
|
КПД,
%
|
Cos
Ф
о.е.
|
Скольжение,
%
|
Мп/Мн
|
Ммах/Мн
|
Iп/Iн
|
С, мкф
|
Uнс, в.
|
Масса,
кг.
|
|
синхронная частота вращения 3000 об/мин
|
|
двигатель АИРЕ 56а2
|
0.12
|
220/230
|
62
|
0.92
|
5.5
|
0.50
|
2.5
|
3.2
|
6.3
|
450
|
3.7
|
|
двигатель АИРЕ 56в2
|
0.18
|
220/230
|
65
|
0.95
|
5.5
|
0.45
|
2.1
|
2.8
|
8.0
|
450
|
4.0
|
|
двигатель АИРЕ 56с2
|
0.25
|
220/230
|
62
|
0.95
|
6.0
|
0.55
|
2.0
|
3.0
|
12.5
|
450
|
4.3
|
|
двигатель АИРЕ 63в2
|
0.37
|
220
|
68
|
0.84
|
5.0
|
0.52
|
2.6
|
4.0
|
20
|
450
|
6.3
|
|
230
|
16
|
450
|
|
двигатель АИРЕ 71а2
|
0.55
|
115
|
75
|
0.90
|
5.0
|
0.50
|
2.0
|
4.3
|
30
|
250
|
8.9
|
|
220/230
|
16
|
450
|
|
двигатель АИРЕ71в2
|
0.75
|
115
|
71
|
0.84
|
7.0
|
0.55
|
1.9
|
4.0
|
50
|
250
|
9.6
|
|
220/230
|
25
|
450
|
|
двигатель АИРЕ 71с2
|
1.1
|
115
220/230
|
70
|
0.85
|
7.0
|
0.55
|
2.0
|
3.8
|
60
|
250
|
10.5
|
|
30
|
450
|
|
двигатель АИРЕ 80в2
|
1.5
|
115
|
76
|
0.95
|
7.0
|
0.45
|
1.9
|
4.0
|
80
|
250
|
15.1
|
|
220/230
|
40
|
450
|
|
двигатель АИРЕ 80с2,
S1/S6 40%
|
1.8/2.2
|
115
|
76
|
0.90
|
8.0
|
0.45
|
1.7
|
4.0
|
100
|
250
|
15.9
|
|
220/230
|
50
|
450
|
|
синхронная частота вращения 1500 об/мин
|
|
двигатель АИРЕ 56а4
|
0.12
|
220/230
|
50
|
0.88
|
7.0
|
0,55
|
1.8
|
2.0
|
8
|
450
|
3.8
|
|
двигатель АИРЕ 56в4
|
0.18
|
220/230
|
55
|
0.90
|
7.5
|
0.50
|
1.65
|
2.2
|
10
|
450
|
4.4
|
|
двигатель АИРЕ 63в4
|
0.25
|
220
|
60
|
0.80
|
5.0
|
0.52
|
1.9
|
2.6
|
10
|
450
|
6.2
|
|
230
|
8
|
250
|
|
двигатель АИРЕ71a4
|
0.37
|
115
|
64
|
0.90
|
9.5
|
0,60
|
2.0
|
3.0
|
25
|
250
|
8.3
|
|
220/230
|
14
|
450
|
|
двигатель АИРЕ 71в4
|
0.55
|
115
|
69
|
0.90
|
10.5
|
0,60
|
1.8
|
3.0
|
30
|
250
|
9.6
|
|
220/230
|
16
|
450
|
|
двигатель АИРЕ 71c4
|
0.75
|
115
|
64
|
0.88
|
10
|
0.55
|
1.6
|
3.0
|
50
|
250
|
10.3
|
|
220/230
|
25
|
450
|
|
двигатель АИРЕ 80в4
|
1.1
|
115
|
71
|
0.90
|
10
|
0.45
|
1.8
|
3.0
|
60
|
250
|
14.1
|
|
220/230
|
30
|
450
|
|
двигатель АИРЕ 80c4,
S1/S6-60%
|
1.3/1.5
|
115
|
71
|
0.95
|
11
|
0.45
|
1.55
|
2.8
|
80
|
250
|
15.1
|
|
220/230
|
35
|
450
|
|

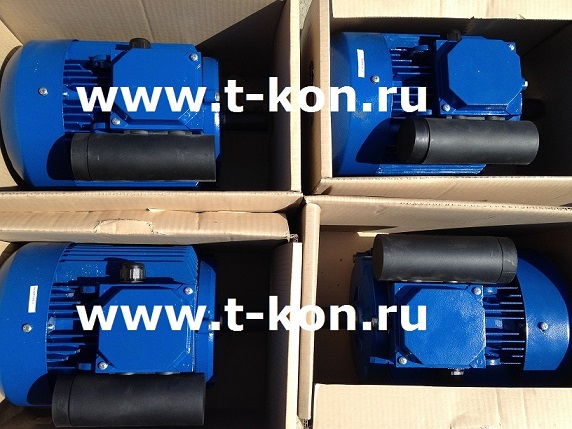

двигатель AИPE 100S4
|
2.2
|
220
|
75
|
0.95
|
6.5
|
0.40
|
1.9
|
3.2
|
60
|
450
|
24.4
|
технические характеристики электродвигателей АДМЕ
|
Типоразмер двигателя
|
Мощность,
кВт
|
Ток,
I н, А
|
Момент,
М н, кГм
|
КПД, %
|
Коэффициент
мощности
|
Скольжение, %
|
М пуск
|
М max
|
M min
|
I пуск
|
Масса, кг
|
|
Синхронная частота вращения 3000 об/мин
|
|
двигатель АДМЕ 71о2
|
0,55
|
4,4
|
0,192
|
67
|
0,92
|
6,70
|
0,45
|
1,8
|
0,45
|
3,8
|
10,7
|
|
двигатель АДМЕ 71а2
|
0,75
|
6,0
|
0,260
|
68
|
0,93
|
6,40
|
0,45
|
1,8
|
0,45
|
4,5
|
11,2
|
|
двигатель АДМЕ 71в2
|
1,10
|
8,4
|
0,387
|
68
|
0,95
|
7,70
|
0,45
|
1,8
|
0,45
|
4,5
|
12,0
|
|
двигатель АДМЕ71с2
|
1,50
|
10,3
|
0,54
|
75
|
0,93
|
9,20
|
0,46
|
1,8
|
0,45
|
3,0
|
12,3
|
|
двигатель АДМЕ 80а2
|
1,50
|
9,2
|
0,385
|
68
|
0,99
|
9,00
|
0,50
|
1,8
|
0,50
|
3,5
|
16,7
|
|
двигатель АДМЕ 80с2
|
2,20
|
14,2
|
0,75
|
73
|
0,95
|
6,30
|
0,43
|
1,5
|
0,60
|
3,0
|
16,7
|
|
двигатель АДМЕ 80о2
|
0,55
|
4,5
|
0,189
|
65
|
0,90
|
5,40
|
0,50
|
1,8
|
0,50
|
3,8
|
9,70
|
|
двигатель АДМЕ 80а2
|
0,75
|
6,2
|
0,257
|
65
|
0,90
|
5,40
|
0,50
|
1,8
|
0,30
|
4,5
|
10,2
|
|
двигатель АДМЕ 80в2
|
1,10
|
8,8
|
0,383
|
65
|
0,90
|
6,70
|
0,50
|
1,8
|
0,30
|
4,5
|
11,0
|
|
двигатель АДМЕ80с2
|
1,50
|
9,7
|
0,74
|
76
|
0,97
|
9,60
|
0,48
|
1,7
|
0,45
|
2,9
|
12,5
|
|
Синхронная частота вращения 1500 об/мин
|
|
двигатель АДМЕ 71о4
|
0,37
|
3,4
|
0,267
|
67
|
0,96
|
10,0
|
0,60
|
1,7
|
0,60
|
2,5
|
9,80
|
|
двигатель АДМЕ 71а4
|
0,55
|
4,5
|
0,391
|
64
|
0,95
|
8,70
|
0,45
|
1,8
|
0,45
|
3,0
|
10,7
|
|
двигатель АДМЕ 71b4
|
0,75
|
5,7
|
0,554
|
66
|
0,93
|
12,0
|
0,45
|
1,8
|
0,45
|
3,0
|
11,3
|
|
двигатель АДМЕ 100la4
|
2,20
|
16,05
|
1,67
|
70
|
0,91
|
9,00
|
0,40
|
1,8
|
0,35
|
3,4
|
27,2
|
|
двигатель АДМЕ 80o4
|
0,37
|
3,7
|
0,265
|
54
|
0,93
|
9,40
|
0,65
|
1,8
|
0,65
|
2,5
|
8,80
|
|
двигатель АДМЕ 80a4
|
0,55
|
4,9
|
0,388
|
60
|
0,92
|
8,00
|
0,50
|
1,8
|
0,50
|
3,0
|
9,80
|
|
двигатель АДМЕ 80b4
|
0,75
|
5,6
|
0,546
|
64
|
0,98
|
12,5
|
0,50
|
1,8
|
0,50
|
3,0
|
10,3
|
|
двигатель АДМЕ 100ла4
|
2,20
|
14,37
|
1,50
|
74
|
0,91
|
9,00
|
0,40
|
1,8
|
0,35
|
3,4
|
27,8
|

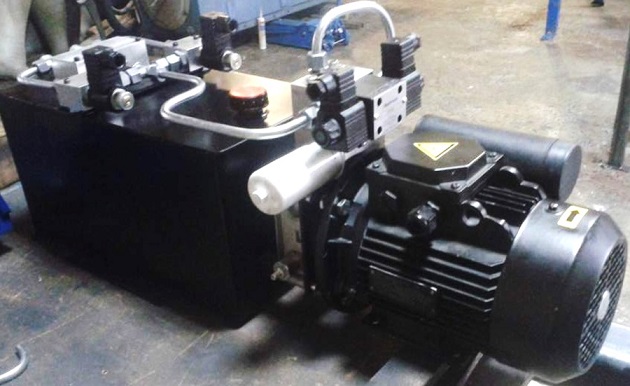

Гидравлическая маслостанция с однофазным электродвигателем АИРЕ 100S4
|
